جهاز التوجيه اللاسلكي FTTH على مودم Xpon ONU F601C CATV+Wdm وضع مزدوج RF على

1 ميناء محول عقدة RF AGC WDM FTTH CATV Mini Optical Receiver

وصف الإنتاج

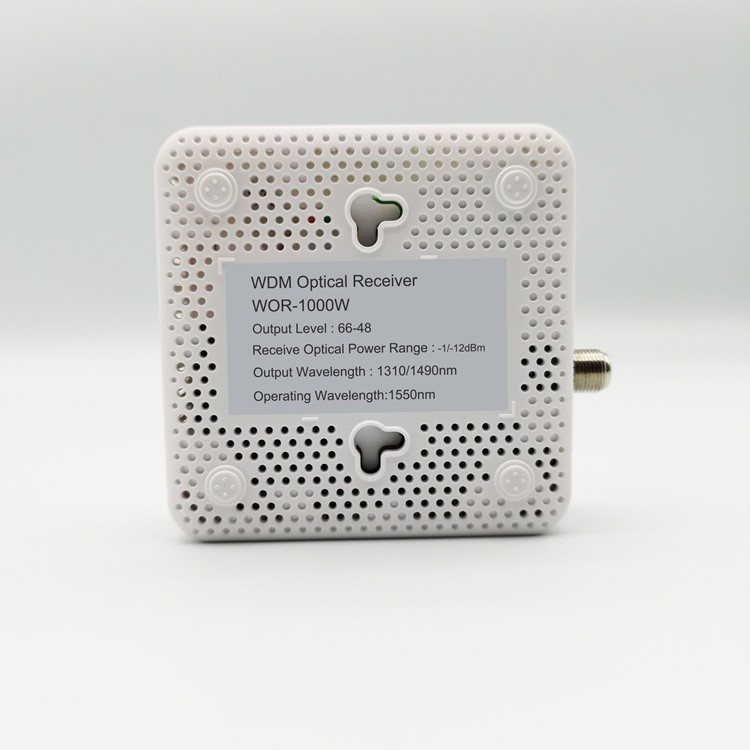

WOR-1000W أسلوبمستقبلات الألياف البصريةهي عقدة بصرية صغيرة مقرها في المنزل تلبي الهدف النهائي لتطوير الوصول الضوئي ومناسبة لمستخدمي شبكة الألياف الضوئية FTTH (ألياف إلى المنزل) الوصول إلى النهاية.التناظرية أو الرقمية إلى المنزل يمكن استخدامها مع ONU أو EOC تحقيق اللعب الثلاثي.

الوصول إلى النطاق العريض من الألياف إلى المنزل (FTTH) هو الهدف النهائي للتنمية،WOR-1000Wالمستقبل البصري هو المنتجات النهائية المستهدفة لهذا الغرض.WOR-1000Wالجهاز يتبنى تقنية WDM عالية العزلة من أجل فصل إشارة CATV و ONU. علاوة على ذلك ، فإنه يتبنى أيضًا تقنية استقبال طاقة بصرية منخفضة وتقنية التحكم في RF-AGC ،والتي يمكن أن تحقق متطلبات استقبال CATV ≤-18dBm لـ FTTHيتم توفير مؤشر مراقبة الطاقة الضوئية (≥-15dBm) على الشاشة ويدعم مخرجات RF باستمرار ، وسهولة استخدام العملاء ،الذي هو المعدات المستقبلة المثالية ل FTTH.

ميزة المنتج

*WOR-1000Wهو واجهة الدخول من الإشارة البصرية، في الوصول البصري يجب أن تنظيف APC TOP عن طريق الكحول ، من محاذاة محول الفم الغارق، الألياف الفم خط الرابط.

* عندما تصل الإشارة البصرية (≥-18dBm) ثم تضيء في اللوحة ، مما يدل على أن الجزء البصري يعمل بانتظام؛ سيتم تغيير الأضواء من خلال استلام الطاقة على أنها صفراء ((> + 2dBm) ،الأخضر ((+2~-18dBm) والأحمر (<-18dBm).

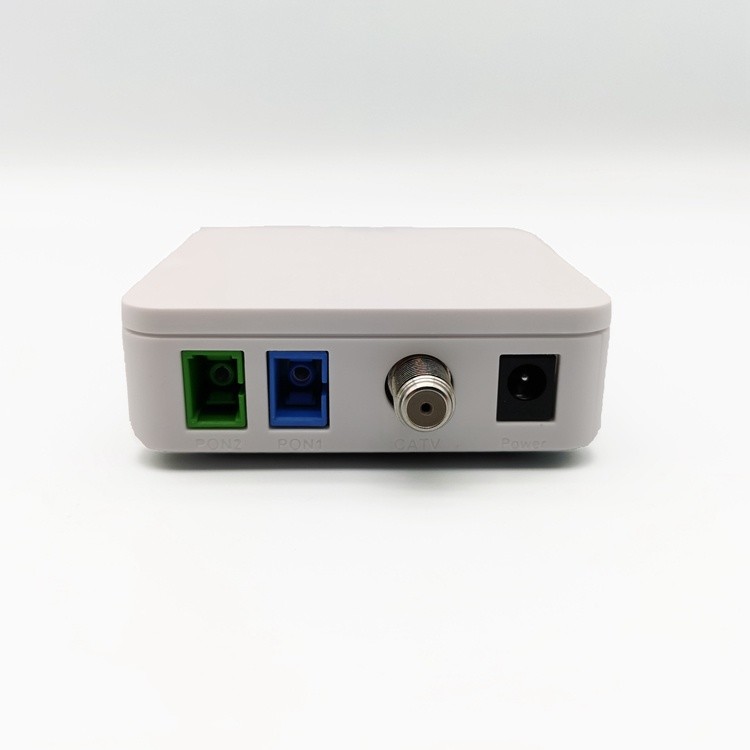

* ONU هو 1310/1490/1550nm واجهة الاتصال، يرجى عدم خلع الغطاء قبل استخدامها.

البند		الوحدة	WOR-1000W
الخصائص البصرية	طول الموجة	(nm)	1310/1490/1550
	طول الموجة الخارجي	(nm)	1310/1490
	العملية طول الموجة	(nm)	1540 ~ 1560
	فصل القناة	(dB)	≥40 ((1310/1490nm و 1550nm)
	الرد	(A/W)	≥0.9
	استلام نطاق الطاقة	(dBm)	- 18 ~ 2
	فقدان انعكاس	(dB)	≥ 55
	ربط الألياف	/	أس سي/أب سي
	بون لينكر	/	(SC/UPC ((أو SC/APC)
خصائص RF	عرض النطاق الترددي / السطح	ميه ز/دي بي	47-1000/≤±1
	مستوى الناتج	dBv	AGC: 82±1/(-2~--12dBm)
	فقدان انعكاس	ديسيبل	≥14 ((75Ω عائق مميز)
	واجهة الخروج الراديوية	/	خروجاً في اتجاه واحد
	CNR/MER	ديسيبل	≥44/34 ((PAL-D 60CH،OMI3.8٪،-9dBm)
	CTB/CSO/HUM	ديسيبل	≥65/≥60/≥60 ((-1dBm تتلقى)
متطلب آخر	إمدادات الطاقة/الاستهلاك	V/W	AC100~240V→DC5/5 الخارجي
	درجة حرارة العمل/التخزين	oC	-35~50/-40~75 ((رطوبة 5~90%)
